Медична тепловізійна система Workswell MEDICAS
![На цій сторінці наведено докладний опис та характеристики медичної тепловізійної системи Workswell MEDICAS для виявлення людей з підвищеною температурою за допомогою безконтактного вимірювання температури їхніх осіб. Медична тепловізійна система для виявлення людей із підвищеною температурою Workswell MEDICAS](https://www.tehencom.com/Companies/Workswell/MEDICAS/Workswell_MEDICAS_XL.jpg)
Код товару: 1000731
Під замовленняДодайте товар до кошика. Наш спеціаліст погодить з Вами комплектацію, повідомить ціну та термін постачання.
Ціна за запитом
КОРОТКИЙ ОПИС
Медична тепловізійна система Workswell MEDICAS призначена для виявлення людей з підвищеною температурою тіла за допомогою безконтактного точного вимірювання температури їх осіб. Завдяки автоматичному калібруванню по чорному тілу BB90, що входить до стандартного комплекту поставки, система забезпечує чудову точність вимірювання температури 0,3°С.
Система MEDICAS виробляється чеською фірмою Workswell і складається з здвоєної камери (інфрачервоної та оптичної), вбудованого промислового комп'ютера і окремого пристрою BB90, необхідного для точного калібрування температури. Повний опис всіх характеристик системи Workswell MEDICAS Ви можете завантажити нижче на цій сторінці в розділі Документація.
Основні характеристики:
Роздільна здатність: 640 x 512.
Вимірювана температура: від 0°С до +50°С.
Точність виміру температури: 0,3°С. Чутливість за температурою 0,03°С.
Призначена для виявлення людей із підвищеною температурою. Обробляє потік осіб у часі. Відповідає стандарту ISO/TR 13154:2017.
Постійно калібрується по чорному тілу BB90 (входить до комплекту постачання).
Містить суміщену відеокамеру з роздільною здатністю 1920 x 1080.
Інтерфейси: Ethernet, USB, HDMI та ін. Маса: 0,5 кг.
Габарити: 83 x 85 x 68 мм. Робоча температура: від +15 до +30°С.
Безконтактне виявлення людей із підвищеною температурою
Відеоогляд тепловізійної системи Workswell MEDICAS
У цьому відеосюжеті демонструється робота тепловізійної системи Workswell MEDICAS при виявленні людей із підвищеною температурою, а також показано виробництво компонентів цієї системи. Переглянувши це відео, Ви зможете коротко ознайомитись з основними можливостями та конструктивними особливостями системи Workswell MEDICAS.
ДОКЛАДНИЙ ОПИС
Основне призначення тепловізійної системи Workswell MEDICAS – це автоматичне виявлення в потоці людей тих, у кого підвищена температура тіла. Цю систему зазвичай встановлюють на прохідній підприємств, навчальних закладів, в аеропортах, на вокзалах, у метро та будь-яких об'єктах, де існує необхідність у виявленні та обмеженні доступу на їхню територію людей, потенційно хворих на інфекційні захворювання.
Основний модуль системи Workswell MEDICAS містить дві камери: інфрачервону для вимірювання температури та оптичну високу роздільну здатність для візуального контролю. Також в основний блок інтегрований промисловий комп'ютер, який виконує всю необхідну обробку, записує і виводить зображення на зовнішній монітор.
![Система Workswell MEDICAS обробляє потік людей у реальному часі, вимірюючи температуру їхніх осіб та виявляючи людей із високою температурою. Система Workswell MEDICAS обробляє потік людей у реальному часі](https://www.tehencom.com/Companies/Workswell/MEDICAS/Workswell_MEDICAS_People.jpg)
Настроювані рівні температури
Для спрощення роботи оператора система Workswell MEDICAS використовує зрозумілу систему візуалізації. Градаціями сірого кольору відображаються всі предмети навколишнього середовища та люди з нормальною температурою. Жовтим показуються ділянки осіб людей із підвищеною температурою, а червоним ділянки осіб людей із дуже високою температурою.
Стандартні пороги жовтої зони, встановлені у програмному забезпеченні: нижня межа 37°С і верхня межа 38°С, проте їх можна змінювати на власний розсуд.
![Для спрощення роботи оператора система Workswell MEDICAS використовує зрозумілу систему візуалізації. Градаціями сірого кольору відображаються всі предмети навколишнього середовища та люди з нормальною температурою. Жовтим показуються ділянки осіб людей із підвищеною температурою, а червоним ділянки осіб людей із дуже високою температурою. Система Workswell MEDICAS використовує зрозумілу систему візуалізації температури](https://www.tehencom.com/Companies/Workswell/MEDICAS/Workswell_MEDICAS_Adjustable_Levels.png)
На фотографії показано приклад роботи візуалізації кольору. У цієї людини температура більшої частини обличчя перевищує 37°С, а в районі лівого ока є ділянка, температура якої вища за 38°С.
![На цій фотографії показано приклад роботи візуалізації кольору. У цієї людини температура більшої частини обличчя перевищує 37°С, а в районі лівого ока є ділянка, температура якої вища за 38°С. Візуалізація температури різних ділянок особи за допомогою системи Workswell MEDICAS](https://www.tehencom.com/Companies/Workswell/MEDICAS/Workswell_MEDICAS_Man.jpg)
Розташування елементів системи для точного вимірювання температури
Система Workswell MEDICAS забезпечує надзвичайно високу довготривалу точність безконтактного вимірювання температури: 0,3°С. Для цього до складу системи, крім якісної тепловізійної камери, входить окремий пристрій з температурою випромінювання (чорне тіло), що точно нормується, яке весь час повинно знаходитися в області огляду камери.
![Схематичне зображення чорного тіла (вид спереду та задній вид), яке входить до складу системи Workswell MEDICAS і використовується для забезпечення високої точності вимірювань. Схематичне зображення чорного тіла (вид спереду та ззаду) системи Workswell MEDICAS](https://www.tehencom.com/Companies/Workswell/MEDICAS/Workswell_MEDICAS_Black_Body.jpg)
У процесі роботи програмне забезпечення системи Workswell MEDICAS постійно коригує дані, що надходять від тепловізійної камери з урахуванням безконтактно виміряної температури чорного тіла. Таким чином виконується безперервне коригування змін температури навколишнього середовища та компенсація дрейфу параметрів самої камери.
![Фотографія задньої панелі чорного тіла, що входить до складу системи Workswell MEDICAS та використовується для забезпечення високої точності вимірювань. Фотографія задньої панелі чорного тіла системи Workswell MEDICAS](https://www.tehencom.com/Companies/Workswell/MEDICAS/Workswell_MEDICAS_Black_Body_Rear.jpg)
Тепловізійна камера системи Workswell MEDICAS має два діапазони дальності безконтактного вимірювання температури. Перший діапазон: від 3 до 6 метрів, у такому разі чорне тіло необхідно розмістити на відстані 4 метри від камери. Другий діапазон: від 7 до 11 метрів, у такому разі чорне тіло необхідно розмістити на відстані 8 метрів від камери. Зміна фокусної відстані (4 або 8 метрів) виконується за допомогою повороту спеціального кільця на передній панелі тепловізійної камери. На цьому малюнку схематично зображено як необхідно мати елементи системи для забезпечення максимальної точності безконтактного вимірювання температури.
![На цьому малюнку схематично зображено як необхідно мати елементи системи Workswell MEDICAS для забезпечення максимальної точності безконтактного вимірювання температури. Рекомендоване розташування елементів системи Workswell MEDICAS](https://www.tehencom.com/Companies/Workswell/MEDICAS/Workswell_MEDICAS_Measurement_Scheme_XL.png)
Задня панель тепловізійної системи Workswell MEDICAS
На задній панелі тепловізійної системи Workswell MEDICAS розташований роз'єм для підключення зовнішнього блока живлення (від 9 до 36 В) та різні комунікаційні інтерфейси: Ethernet (LAN), USB 2.0 та Micro HDMI, до якого можна підключити монітор чи телевізор.
![На цій фотографії показана задня панель тепловізійної системи Workswell MEDICAS, що містить усі необхідні роз'єми та інтерфейси. Задня панель тепловізійної системи Workswell MEDICAS](https://www.tehencom.com/Companies/Workswell/MEDICAS/Workswell_MEDICAS_Rear.jpg)
Транспортування тепловізійної системи Workswell MEDICAS
Система Workswell MEDICAS та всі аксесуари поставляються у міцному жорсткому кейсі, який забезпечує збереження обладнання під час транспортування та зберігання. На цій фотографії показано зовнішній вигляд кейсу. Поруч із осередком камери MEDICAS розташований осередок із чорним тілом, яке використовується для калібрування камери (круглий прилад у правій частині кейсу).
Докладний склад системи Workswell MEDICAS наведено нижче на цій сторінці в розділі Комплект поставки.
![На цій фотографії показаний зовнішній вигляд транспортувального кейсу тепловізійної системи Workswell MEDICAS та аксесуарів, що входять до її комплекту. Тепловізійна система Workswell MEDICAS і всі аксесуари постачаються в міцному твердому кейсі](https://www.tehencom.com/Companies/Workswell/MEDICAS/Workswell_MEDICAS_Case.jpg)

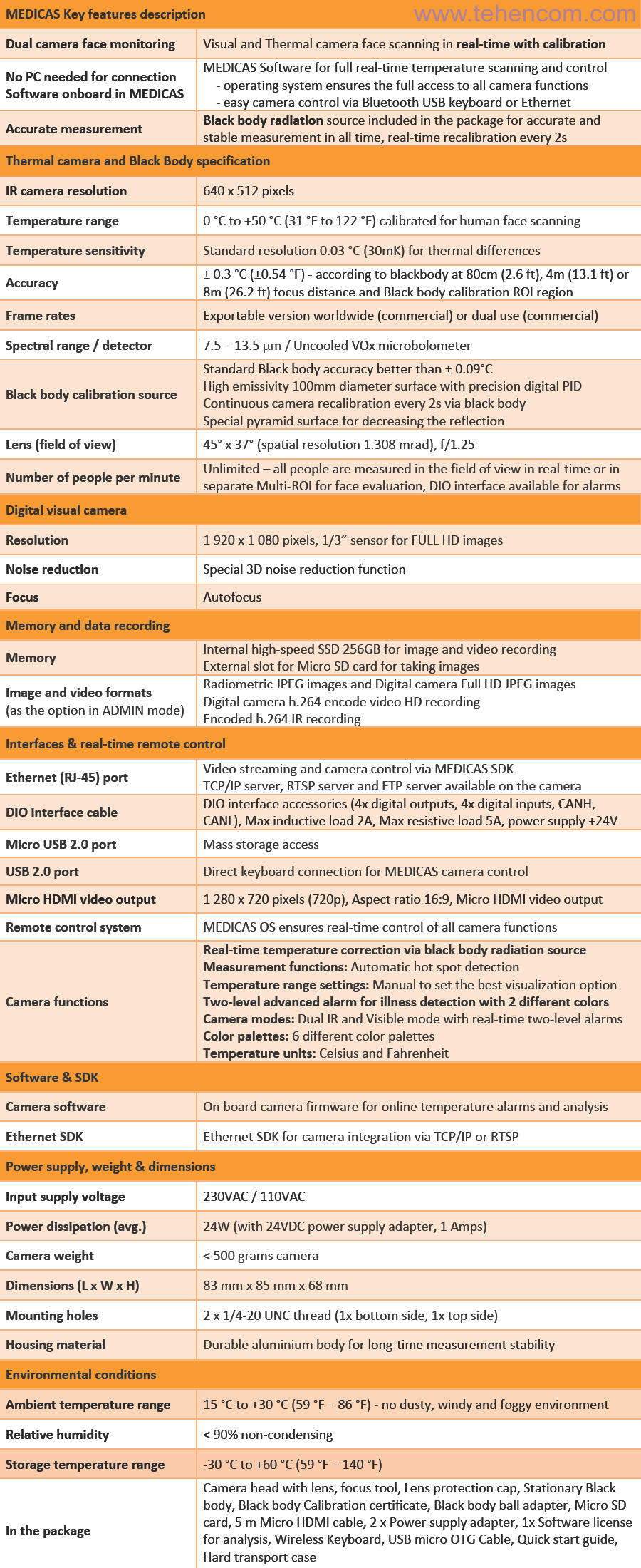

Основні технічні характеристики тепловізійної системи Workswell MEDICAS
Це основні характеристики медичної тепловізійної системи для виявлення людей із підвищеною температурою Workswell MEDICAS. Повний перелік технічних характеристик Workswell MEDICAS дивіться на цій сторінці в розділі Документація.
Комплект постачання тепловізійної системи Workswell MEDICAS
Найменування | Короткий опис |
Workswell MEDICAS | Тепловізійна система, що містить інфрачервону камеру, оптичну камеру та вбудований комп'ютер |
плюс: | |
BB90 | Чорне тіло для калібрування тепловізійної системи |
- | Сертифікат калібрування чорного тіла |
- | Блок живлення для чорного тіла |
- | Блок живлення для тепловізійної системи |
- | Картка Micro SD |
- | Кабель Micro HDMI, 5 метрів |
- | Кабель USB micro OTG |
- | Бездротова клавіатура |
- | Короткий посібник користувача |
- | Ліцензія для програмного забезпечення |
- | Жорсткий кейс для транспортування |
- | 1 рік гарантії (можливе продовження терміну гарантії до 3 та 5 років) |
Опції та аксесуари для тепловізійної системи Workswell MEDICAS
Тепловізійна система Workswell MEDICAS побудована за принципом "все включено" і не передбачає додаткових опцій.
Документація
Ця документація у форматі PDF містить найповніший опис можливостей тепловізійної системи Workswell MEDICAS, її технічних характеристик та режимів роботи:
Опис тепловізійної системи Workswell MEDICAS (англійською) (4 стор.; 1 МБ)
Посібник користувача тепловізійної системи Workswell MEDICAS (англійською) (68 стор; 11 МБ)
А тут можна знайти наші поради та іншу корисну інформацію на цю тему:
Каталог компанії Workswell (2020 рік) (англійською) (36 стор; 23 МБ)
