Серия сверхбыстрых осциллографов до 33 ГГц Tektronix DPO/MSO70000
![Tektronix DPO70000 и MSO70000 – сверхбыстрые осциллографы для цифровых, аналоговых и радиочастотных сигналов Серия сверхбыстрых осциллографов до 33 ГГц Tektronix DPO/MSO70000](https://www.tehencom.com/Companies/Tektronix/DPO70000CDX_MSO70000CDX/Tektronix_DPO70000CDX_MSO70000CDX_XL.jpg)
Краткое описание серии
Tektronix DPO70000DX и MSO70000DX – это быстрые, точные и функциональные осциллографы. Их характеристики в сочетании с уникальными возможностями захвата и анализа сигналов позволяют решать самые сложные измерительные задачи. Кроме самых новых моделей, название которых заканчивается на DX, в серии 70000 есть модели предыдущих модификаций, название которых заканчивается на C или D.
Все осциллографы серии 70000 содержат 4 аналоговых канала. Модели MSO также содержат 16 цифровых каналов. Полоса пропускания младших моделей начинается с 4 ГГц и достигает 33 ГГц у старших моделей. Осциллографы оснащаются большим, качественным экраном с диагональю 30,7 см, а также мощной вычислительной системой на базе многоядерного процессора Intel.
Осциллографы Tektronix DPO70000 и MSO70000 успешно применяются при разработке, производстве и ремонте сложных электронных систем, радиооборудования с новейшими видами модуляции, скоростных шин передачи данных и других подобных задачах. Полное описание всех характеристик этих осциллографов можно скачать ниже на этой странице в разделе Документация.
Модели Tektronix 70000DX

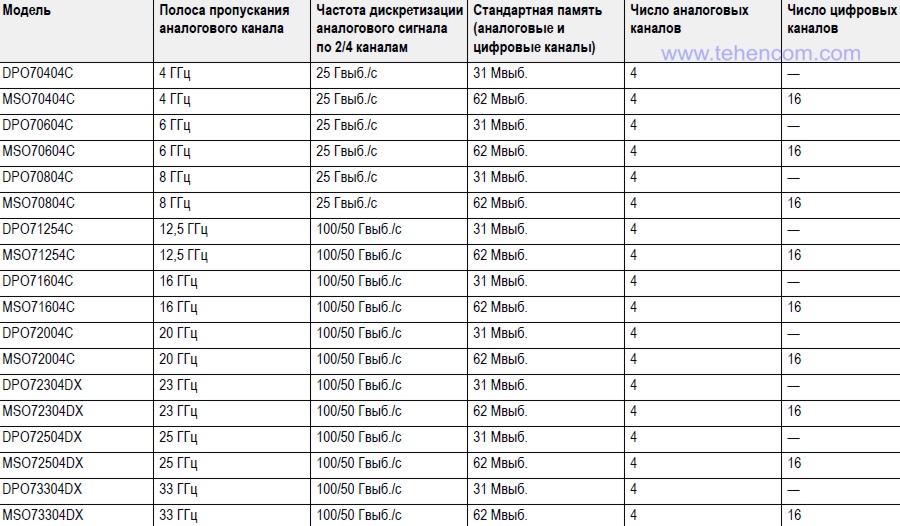

Серия Tektronix 70000 (модификация DX) состоит из четырнадцати моделей, которые представлены в этой интерактивной таблице. Чтобы посмотреть все характеристики определённых моделей, добавьте их в сравнение.
Модель |
Полоса пропускания
|
Аналоговые каналы
|
Цифровые каналы
|
Частота дискретизации
|
Время нарастания
|
Длина записи
|
---|---|---|---|---|---|---|
DPO70804DX
|
8 ГГц | 4 | — | 100 Гвыб/с | 52 пс | 250 млн. точек 2 000 млн. точек |
Выбор эксперта
MSO70804DX
|
8 ГГц | 4 | 16 | 100 Гвыб/с | 52 пс | 312,5 млн. точек 2 500 млн. точек |
DPO71254DX
|
12,5 ГГц | 4 | — | 100 Гвыб/с | 32 пс | 250 млн. точек 2 000 млн. точек |
MSO71254DX
|
12,5 ГГц | 4 | 16 | 100 Гвыб/с | 32 пс | 312,5 млн. точек 2 500 млн. точек |
DPO71604DX
|
16 ГГц | 4 | — | 100 Гвыб/с | 26 пс | 250 млн. точек 2 000 млн. точек |
MSO71604DX
|
16 ГГц | 4 | 16 | 100 Гвыб/с | 26 пс | 312,5 млн. точек 2 500 млн. точек |
Выбор эксперта
DPO72004DX
|
20 ГГц | 4 | — | 100 Гвыб/с | 22 пс | 250 млн. точек 2 000 млн. точек |
MSO72004DX
|
20 ГГц | 4 | 16 | 100 Гвыб/с | 22 пс | 312,5 млн. точек 2 500 млн. точек |
DPO72304DX
|
23 ГГц | 4 | — | 100 Гвыб/с | 17 пс | 250 млн. точек 2 000 млн. точек |
MSO72304DX
|
23 ГГц | 4 | 16 | 100 Гвыб/с | 17 пс | 312,5 млн. точек 2 500 млн. точек |
DPO72504DX
|
25 ГГц | 4 | — | 100 Гвыб/с | 16 пс | 250 млн. точек 2 000 млн. точек |
MSO72504DX
|
25 ГГц | 4 | 16 | 100 Гвыб/с | 16 пс | 312,5 млн. точек 2 500 млн. точек |
DPO73304DX
|
33 ГГц | 4 | — | 100 Гвыб/с | 13 пс | 250 млн. точек 2 000 млн. точек |
MSO73304DX
|
33 ГГц | 4 | 16 | 100 Гвыб/с | 13 пс | 312,5 млн. точек 2 500 млн. точек |
Модели Tektronix 70000CD
Серия Tektronix 70000 (модификации C и D) состоит из двадцати двух моделей, которые представлены в этой интерактивной таблице. Чтобы посмотреть все характеристики определённых моделей, добавьте их в сравнение. Полное описание всех характеристик этих осциллографов можно скачать ниже на этой странице в разделе Документация.
Модель |
Полоса пропускания
|
Аналоговые каналы
|
Цифровые каналы
|
Частота дискретизации
|
Время нарастания
|
Длина записи
|
---|---|---|---|---|---|---|
Снят с производства
Рекомендуемая замена:
Tektronix DPO70804DX
DPO70404C
|
4 ГГц | 4 | — | 25 Гвыб/с | 98 пс | 40 млн. точек 500 млн. точек |
Снят с производства
Рекомендуемая замена:
Tektronix DPO70804DX
DSA70404C
|
4 ГГц | 4 | — | 25 Гвыб/с | 98 пс | 125 млн. точек 500 млн. точек |
Снят с производства
Рекомендуемая замена:
Tektronix MSO70804DX
MSO70404C
|
4 ГГц | 4 | 16 | 25 Гвыб/с | 98 пс | 50 млн. точек 625 млн. точек |
Снят с производства
Рекомендуемая замена:
Tektronix DPO70804DX
DPO70604C
|
6 ГГц | 4 | — | 25 Гвыб/с | 65 пс | 40 млн. точек 500 млн. точек |
Снят с производства
Рекомендуемая замена:
Tektronix DPO70804DX
DSA70604C
|
6 ГГц | 4 | — | 25 Гвыб/с | 65 пс | 125 млн. точек 500 млн. точек |
Снят с производства
Рекомендуемая замена:
Tektronix MSO70804DX
MSO70604C
|
6 ГГц | 4 | 16 | 25 Гвыб/с | 65 пс | 50 млн. точек 625 млн. точек |
Снят с производства
Рекомендуемая замена:
Tektronix DPO70804DX
DPO70804C
|
8 ГГц | 4 | — | 25 Гвыб/с | 49 пс | 40 млн. точек 500 млн. точек |
Снят с производства
Рекомендуемая замена:
Tektronix DPO70804DX
DSA70804C
|
8 ГГц | 4 | — | 25 Гвыб/с | 49 пс | 125 млн. точек 500 млн. точек |
Снят с производства
Рекомендуемая замена:
Tektronix MSO70804DX
MSO70804C
|
8 ГГц | 4 | 16 | 25 Гвыб/с | 49 пс | 50 млн. точек 625 млн. точек |
Снят с производства
Рекомендуемая замена:
Tektronix DPO71254DX
DPO71254C
|
12,5 ГГц | 4 | — | 100 Гвыб/с | 32 пс | 40 млн. точек 1 000 млн. точек |
Снят с производства
Рекомендуемая замена:
Tektronix DPO71254DX
DSA71254C
|
12,5 ГГц | 4 | — | 100 Гвыб/с | 32 пс | 125 млн. точек 1 000 млн. точек |
Снят с производства
Рекомендуемая замена:
Tektronix MSO71254DX
MSO71254C
|
12,5 ГГц | 4 | 16 | 100 Гвыб/с | 32 пс | 50 млн. точек 1 250 млн. точек |
Снят с производства
Рекомендуемая замена:
Tektronix DPO71604DX
DPO71604C
|
16 ГГц | 4 | — | 100 Гвыб/с | 24,5 пс | 40 млн. точек 1 000 млн. точек |
Снят с производства
Рекомендуемая замена:
Tektronix DPO71604DX
DSA71604C
|
16 ГГц | 4 | — | 100 Гвыб/с | 24,5 пс | 125 млн. точек 1 000 млн. точек |
Снят с производства
Рекомендуемая замена:
Tektronix MSO71604DX
MSO71604C
|
16 ГГц | 4 | 16 | 100 Гвыб/с | 24,5 пс | 50 млн. точек 1 250 млн. точек |
Снят с производства
Рекомендуемая замена:
Tektronix DPO72004DX
DPO72004C
|
20 ГГц | 4 | — | 100 Гвыб/с | 19 пс | 40 млн. точек 1 000 млн. точек |
Снят с производства
Рекомендуемая замена:
Tektronix DPO72004DX
DSA72004C
|
20 ГГц | 4 | — | 100 Гвыб/с | 19 пс | 125 млн. точек 1 000 млн. точек |
Снят с производства
Рекомендуемая замена:
Tektronix MSO72004DX
MSO72004C
|
20 ГГц | 4 | 16 | 100 Гвыб/с | 19 пс | 50 млн. точек 1 250 млн. точек |
Снят с производства
Рекомендуемая замена:
Tektronix DPO72504DX
DPO72504D
|
25 ГГц | 4 | — | 100 Гвыб/с | 17 пс | 40 млн. точек 1 000 млн. точек |
Снят с производства
Рекомендуемая замена:
Tektronix DPO72504DX
DSA72504D
|
25 ГГц | 4 | — | 100 Гвыб/с | 17 пс | 125 млн. точек 1 000 млн. точек |
Снят с производства
Рекомендуемая замена:
Tektronix DPO73304DX
DPO73304D
|
33 ГГц | 4 | — | 100 Гвыб/с | 13 пс | 40 млн. точек 1 000 млн. точек |
Снят с производства
Рекомендуемая замена:
Tektronix DPO73304DX
DSA73304D
|
33 ГГц | 4 | — | 100 Гвыб/с | 13 пс | 125 млн. точек 1 000 млн. точек |
Основные возможности серии
Полоса пропускания: от 4 ГГц до 33 ГГц (зависит от модели).
Аналоговые каналы: 4. Цифровые каналы: 16 (у моделей MSO).
Частота дискретизации: от 25 Гвыб/с до 100 Гвыб/с (зависит от модели).
Длина записи (суммарно по всем каналам): от 40 млн. точек до 2 500 млн. точек.
Вертикальное разрешение: 8 бит (11 бит в режиме усреднения).
Скорость непрерывного захвата осциллограмм: до 300 000 осциллограмм/с.
Измерение параметров: PCI Express, USB, I2C, SPI, CAN, LIN, FlexRay, HSIC, MIL-STD-1553B, MIPI D-PHY и M-PHY.
Области применения: целостность сигналов, джиттер, проверка последовательных шин на соответствие стандартам, отладка и анализ шин памяти, исследование переходных процессов, тестирование сложных электронных систем, анализ радиосигналов.
Интерфейсы: USB, Ethernet, IEEE-488.2 (GPIB), eSATA, DVI-D, VGA и др. Масса: 24 кг.
Отличные измерительные возможности осциллографов серии 70000 позволяют использовать их на всех стадиях реализации проекта: от проверки опытного образца до испытаний готовой продукции. Благодаря очень низкому уровню собственных шумов и частоте дискретизации 50 Гвыб/с по всем четырём каналам, можно проверять целостность самых сложных сигналов и анализировать их параметры не принимая во внимание искажения вызванные шумами и джиттером самого осциллографа. А для приложений, требующих ещё меньшего уровня собственных шумов и джиттера, можно использовать частоту дискретизации 100 Гвыб/с по двум каналам.
![Аналоговые каналы осциллографа Tektronix MSO72004C (верхний прибор) используются для точного измерения параметров четырёх скоростных цифровых сигналов. Цифровые каналы осциллографа MSO73304DX (нижний прибор) используются для захвата, декодирования и анализа состояний цифровой шины. Примеры использования осциллографов Tektronix MSO72004C и MSO73304DX для анализа параметров цифровых сигналов.](https://www.tehencom.com/Companies/Tektronix/DPO70000CDX_MSO70000CDX/Tektronix_DPO70000CDX_MSO70000CDX_MSO72004C_MSO73304DX.jpg)
Обладая превосходным соотношением сигнал-шум и низким уровнем собственных шумов, осциллографы серий DPO70000 и MSO70000 позволяют выполнять очень точные измерения. При отладке сложных устройств низкий уровень шума осциллографа и высокое качество его измерительного тракта позволяют найти мельчайшие аномалии, которые могут повлиять на работу всей системы. А при анализе радиочастотных сигналов, данные характеристики значительно увеличивают полезный динамический диапазон, расширяя область применения DPO70000 и MSO70000.
Необходима меньшая частота, но больше каналов? Смотрите серию Tektronix MSO5.
Нужны максимальные возможности анализа сигналов до 8 ГГц? Смотрите серию Tektronix MSO6.
Нужен встроенный анализатор спектра? Смотрите серию Tektronix MDO3 или Tektronix MDO4000C.
Нужны гальванически изолированные каналы? Смотрите Tektronix TPS2000B или Tektronix THS3000.
Трудно определиться с моделью? Смотрите помощник: Как быстро выбрать осциллограф.
Все серии современных осциллографов представлены здесь: Цифровые осциллографы.
Видеообзор осциллографов Tektronix 70000
В этом видеообзоре показаны основные особенности профессиональных осциллографов DPO70000 и MSO70000. Вы увидите работу этих осциллографов в различных режимах, посмотрите примеры анализа распространённых стандартов цифровых шин передачи данных, увидите работу четырёх аналоговых и шестнадцати цифровых каналов при анализе реальных сигналов. Если Вы хотите лучше понять возможности серии 70000, обязательно посмотрите это видео.
Анализ радиочастотных сигналов
У осциллографов Tektronix DPO70000 и MSO70000 очень большая полоса пропускания, поэтому они успешно применяются для прямой записи и анализа радиочастотных сигналов. Для этого радиочастотный сигнал оцифровывается осциллографом, а специализированное программное обеспечение SignalVu анализирует его одновременно в частотной, временной, фазовой и модуляционной областях.
Выполняемые SignalVu измерения полностью коррелированы по времени с системой захвата и запуска осциллографа. События во временной области, такие как команды радиочастотному тракту, могут использоваться в качестве запускающих, в то время как сам радиочастотный сигнал отображается в виде спектра или спектрально-временной диаграммы типа "водопад".
На этом скриншоте показан пример работы программы анализа сигналов SignalVu. С её помощью можно выполнять проверку широкополосных систем, таких как РЛС, спутниковые каналы связи с высокой скоростью передачи данных и радиосигналы со скачкообразной перестройкой частоты, а также поиск и нахождение различных сигналов в спектре. Программа SignalVu сочетает в себе функциональность анализатора спектра, векторного анализатора сигналов и мощные возможности системы запуска осцилографов MSO/DPO70000.
![Пример работы программы анализа сигналов SignalVu. С её помощью можно выполнять проверку широкополосных систем, таких как РЛС, спутниковые каналы связи с высокой скоростью передачи данных и радиосигналы со скачкообразной перестройкой частоты, а также поиск и нахождение различных сигналов в спектре. Пример работы программы SignalVu при анализе радиосигнала, оцифрованного с помощью осциллографов Tektronix 70000](https://www.tehencom.com/Companies/Tektronix/DPO70000CDX_MSO70000CDX/Tektronix_DPO70000CDX_MSO70000CDX_RF_XL.jpg)
Быстрое обнаружение сигналов
Чтобы вручную найти нужный участок сложного последовательного сигнала, может потребоваться несколько часов сбора и тщательного анализа множества захватов. С системой визуального запуска (Visual Trigger) осциллографов серии 70000 можно задать условие или форму сигнала, который надо обнаружить и осциллограф сам выполнит всю работу. Это существенно ускоряет процесс отладки системы.
Ниже показана кодовая последовательность 1101 0101, которая была автоматически захвачена осциллографом по пользовательскому шаблону визуального запуска.
![С системой визуального запуска осциллографов серии 70000 можно задать условие или форму сигнала, который надо обнаружить и осциллограф сам выполнит всю работу. Это существенно ускоряет процесс отладки системы. Пример работы системы визуального запуска осциллографов DPO/MSO70000 при захвате кодовой последовательности 1101 0101](https://www.tehencom.com/Companies/Tektronix/DPO70000CDX_MSO70000CDX/Tektronix_DPO70000CDX_MSO70000CDX_Visual_Trigger_XL.jpg)
Тестирование по маскам
Перед запуском в производство нового оборудования с высокоскоростными последовательными шинами, необходимо выполнить группу сертификационных испытаний. Этот процесс трудоёмкий и длительный, требует наличия специального оборудования и высокой квалификации.
Для ускорения и упрощения сертификационных испытаний, профессиональные осциллографы DPO70000, DSA70000 и MSO70000 предоставляют полный набор масок для проверки оборудования на соответствие стандартам последовательной передачи данных. Поддерживаются более 150 масок для следующих стандартов: PCI Express, USB, Serial ATA, Ethernet IEEE 802.3, ITU-T/ANSI T1.102, ANSI X3.263, Sonet/SDH, Fibre Channel, InfiniBand, Serial Attached SCSI, IEEE 1394b, RapidIO, OIF Standards, Open Base Station Architecture Initiative (OBSAI), Common Public Radio Interface (CPRI) и др.
![Для ускорения и упрощения сертификационных испытаний, профессиональные осциллографы DPO70000, DSA70000 и MSO70000 предоставляют полный набор масок (более 150) для проверки оборудования на соответствие стандартам последовательной передачи данных. Пример проверки осциллографами DPO/DSA/MSO70000 сигнала шины PCI-Express при помощи маски на соответствие стандарту](https://www.tehencom.com/Companies/Tektronix/DPO70000CDX_MSO70000CDX/Tektronix_DPO70000CDX_MSO70000CDX_Mask_XL.jpg)
Последовательные шины данных
При установке соответствующих опций, осциллографы Tektronix DPO/DSA/MSO70000 позволяют выполнять анализ протоколов высокоскоростных последовательных шин: PCI Express gen 1/2/3, MIPI D-PHY (CSI, DSI) и 8b/10b. В результате битовые последовательности могут быть преобразованы в знакомые команды и пакеты данных для быстрого и удобного анализа.
На этом скриншоте одновременно показана форма электрического сигнала шины и его декодированные на уровне протокола данные, представленные в виде наглядной таблицы. Корреляция по времени данных в таблице с осциллограммой позволяет выявить причины ошибок протокола, возникающих при передаче электрических сигналов.
![На этом скриншоте одновременно показана форма электрического сигнала шины и его декодированные на уровне протокола данные, представленные в виде наглядной таблицы. Корреляция по времени данных в таблице с осциллограммой позволяет выявить причины ошибок протокола, возникающих при передаче электрических сигналов. Форма электрического сигнала шины и его декодированные осциллографом DPO/DSA/MSO70000 данные, представленные в виде наглядной таблицы](https://www.tehencom.com/Companies/Tektronix/DPO70000CDX_MSO70000CDX/Tektronix_DPO70000CDX_MSO70000CDX_Protocol_Decode_XL.jpg)
Сертификация цифровых протоколов
Осциллографы Tektronix DPO/DSA/MSO70000 могут оснащаться программными опциями для глубокого анализа и сертификации на соответствие стандартам большинства современных цифровых протоколов передачи данных: USB, Ethernet, PCI Express, Serial ATA, DDR Memory, SAS, HDMI, DisplayPort, MIPI D-PHY и M-PHY и других.
На этом скриншоте показана работа опции DDRA, предназначенной для анализа шин памяти DDR. Эта опция позволяет автоматически распознавать пакеты записи и чтения шин DDR1, LPDDR, LPDDR2, LPDDR3, DDR2, DDR3, DDR4 и GDDR3, а также проверять соответствие этих шин требованиям JEDEC с помощью тестов типа "годен / не годен" по всем фронтам пакетов чтения-записи. Помимо тестирования на соответствие стандартам, Вы сможете быстро решать сложные проблемы передачи сигналов по шинам памяти DDR. Также опция DDRA позволяет измерять параметры сигналов синхронизации, адресации и управления.
![На этом скриншоте показана работа опции DDRA, предназначенной для анализа шин памяти DDR. Эта опция позволяет автоматически распознавать пакеты записи и чтения шин DDR1, LPDDR, LPDDR2, LPDDR3, DDR2, DDR3, DDR4 и GDDR3, а также проверять соответствие этих шин требованиям JEDEC с помощью тестов типа годен / не годен. Пример работы опции DDRA для сверхбыстрых осциллографов DPO/DSA/MSO70000, предназначенной для анализа шин памяти DDR](https://www.tehencom.com/Companies/Tektronix/DPO70000CDX_MSO70000CDX/Tektronix_DPO70000CDX_MSO70000CDX_DDRA_XL.jpg)
На этом скриншоте показана работа опции ET3, предназначенной для проверки на соответствие стандартам Ethernet. Эта опция позволяет автоматически выполнять аналоговую проверку формы сигнала, измерять его характеристики и определять соответствие стандартам. Поддерживаются протоколы физического уровня для Ethernet 10BASE-T, 100BASE-TX и 1000BASE-T.
![На этом скриншоте показана работа опции ET3, предназначенной для роверки на соответствие стандартам Ethernet. Эта опция позволяет автоматически выполнять аналоговую проверку формы сигнала, измерять его характеристики и определять соответствие стандартам. Поддерживаются протоколы физического уровня для Ethernet 10BASE-T, 100BASE-TX и 1000BASE-T. Пример работы опции ET3 для сверхбыстрых осциллографов DPO/DSA/MSO70000, предназначенной для анализа протокола Ethernet](https://www.tehencom.com/Companies/Tektronix/DPO70000CDX_MSO70000CDX/Tektronix_DPO70000CDX_MSO70000CDX_ET3_XL.jpg)
Малошумящие пробники
Характеристики осциллографа очень важны, но без качественных пробников невозможно правильно подключиться к источнику сигнала и получить точные результаты. Поэтому независимо от того, исследуете ли Вы последовательные потоки данных на скорости 8 Гбит/с, скоростные цифровые сигналы или импульсные источники питания, важно использовать правильный пробник.
Компания Tektronix предлагает широкий выбор качественных пробников, включая несимметричные, дифференциальные, токовые, высоковольтные, цифровые, оптические, а также широкий выбор вспомогательных устройств для подключения к исследуемому объекту.
![На этой фотографии показан малошумящий пробник Tektronix P7630 TriMode с набором насадок для подключения к разным типам коннекторов. Пробники TriMode позволяют, не меняя подключения, проводить несимметричные, дифференциальные и синфазные измерения. Малошумящий пробник Tektronix P7630 TriMode с набором насадок для подключения к разным типам коннекторов](https://www.tehencom.com/Companies/Tektronix/DPO70000CDX_MSO70000CDX/Tektronix_DPO70000CDX_MSO70000CDX_P7633.jpg)
Опции и аксессуары для Tektronix 70000
Ниже приводится перечень основных опций, которыми могут быть доукомплектованы осциллографы Tektronix серии 70000 для расширения их функциональных возможностей. Полный перечень опций и аксессуаров с подробным описанием смотрите ниже на этой странице в разделе Документация.
![Перечень основных опций, которыми могут быть доукомплектованы осциллографы Tektronix серии 70000 для расширения их функциональных возможностей Основные опции для осциллографов Tektronix DPO/DSA/MSO70000](https://www.tehencom.com/Companies/Tektronix/DPO70000CDX_MSO70000CDX/Tektronix_DPO70000CDX_MSO70000CDX_Options.png)
Документация
Эта документация в формате PDF содержит наиболее полное описание возможностей сверхбыстрых осциллографов Tektronix DPO/DSA/MSO70000, их технических характеристик и режимов работы:
Описание осциллографов Tektronix DPO/MSO70000DX (на английском) (43 стр.; 5 МБ)
Описание осциллографов Tektronix DPO/DSA/MSO70000CD (на английском и русском) (72 стр.; 5 МБ)
Руководство по эксплуатации осциллографов Tektronix DPO/MSO70000 (на русском) (267 стр.; 16 МБ)
