Автоматичний сколювач оптичних волокон Fujikura CT-30A



КОРОТКИЙ ОПИС

Fujikura CT-30A - це основний універсальний сколювач компанії Fujikura, що використовується з усіма типами зварювальних апаратів. Виконує скол волокна в одну дію та автоматично затягує залишок сколотого волокна у контейнер. Дуже надійний та зручний. Коли немає можливості розташувати сколів на рівній поверхні, можна сколювати волокно навіть "на вазі". Термін служби сколювача, що перевищує 10 років. Авторизований сервіс у Києві. Для спеціальних завдань випускаються моделі CT-30B та CT-30.

Основні характеристики:
Сколювання одиночних та стрічкових волокон (до 12 волокон):
- одиночне волокно довжина сколу від 6 до 20 мм (модель CT-30A
)одиночне волокно, довжина сколу 16 мм (модель CT-30B)
- від 1 до 12 волокон, Довжина сколу 10 мм (модель CT-30)
Ресурс ножа: 48 000 сколів. Похибка кута сколу: 0,5 градуса.
Механізм автоматичного переміщення ножа.
Вбудований контейнер для обрізки волокна.
Мінімум робочих операцій: скола в одну дію.

Також дивіться: У чому різниця між сколювачами Fujikura? Яку модель вибрати? Питання та відповіді.



ДОКЛАДНИЙ ОПИС

Автоматичний сколювач оптичних волокон Fujikura CT-30A (а також модифікації CT-30B та CT-30) сколює волокно за допомогою спеціального леза CB-16 із високоміцної сталі. Кожне положення леза розраховане виконання 1000 операцій скола. Лезо може прокручуватися по колу і фіксуватися в 16 різних положеннях. Крім того, у міру зношування леза, можна регулювати його висоту в трьох різних положеннях. Таким чином, загальний ресурс леза становить: 1000*16*3 = 48 000 сколів. Після вичерпання ресурсу леза CB-16, може бути замінено на нове.

Сколювальник Fujikura CT-30A входить до комплектації "Kit-A" Plus зварювальних апаратів: Fujikura 80S, Fujikura 62S, Fujikura 22S і Fujikura 12S.

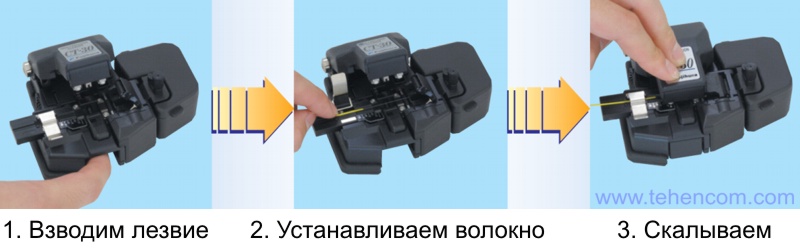

Принцип дії сколювачів оптичних волокон Fujikura CT-30A, CT-30B, CT-30

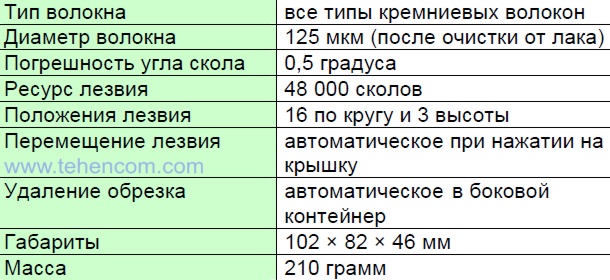

Технічні характеристики автоматичних сколів Fujikura CT-30A, CT-30B, CT-30

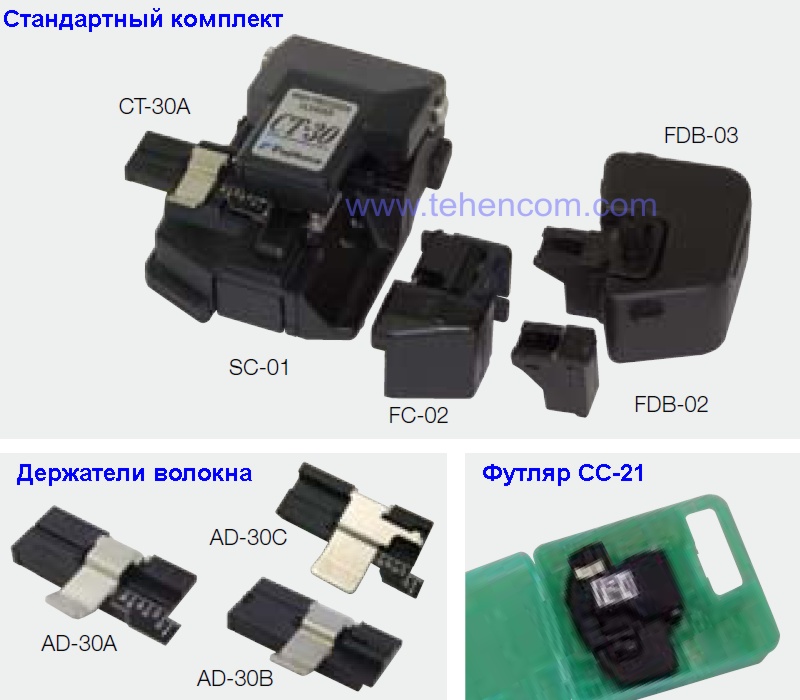

Комплект поставки автоматичних сколювачів оптичних волокон Fujikura CT-30A, CT-30B, CT-30

- Сколювальник одиночних волокон CT-30A (З прикріпленим тримачем волокна AD-30A)
або
- сколювач одиночних волокон CT-30B (З прикріпленим тримачем волокна AD-30B)
або
- сколювач CT-30 (постачається без утримувача волокна - замовляється окремо)
- бічна кришка SC-01
- механізм прибирання сколотих волокон FC-02
- компактний контейнер для сколотих волокон FDB-02
- збільшений контейнер для сколотих волокон FDB-03
- Мініатюрний шестигранний ключ HEX-01
- футляр CC-21
- гарантія: 1 рік (можливе продовження терміну гарантії до 3 років)

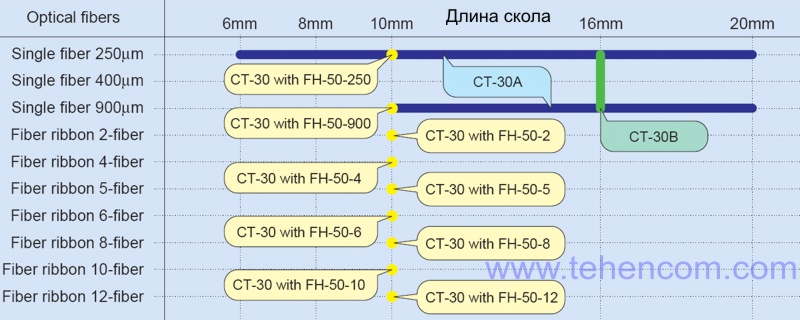

Можливі конфігурації автоматичних прецизійних сколювачів оптичних волокон Fujikura CT-30A, CT-30B, CT-30



Додаткові аксесуари для сколювачів оптичних волокон Fujikura CT-30A, CT-30B, CT-30

Знімні утримувачі серії Fujikura FH-60 для різних типів буфера оптоволокна:

- FH-60-250 (Для голого оптоволокна 0,25 мм)
- FH-60-900 (Для пігтейлів в оболонці 0,9 мм)
- FH-60-DC250 (Для голого оптоволокна 0,25 мм в оболонці DropCable)
- FH-FC-20 (Для патчкордів в оболонці 2 мм)
- FH-FC-30 (Для патчкордів в оболонці 3 мм)
- FH-60-LT900 (Для пігтейлів у вільному буфері 0,9 мм)

Інші аксесуари для сколювачів Fujikura CT-30A, CT-30B, CT-30:
