Серія аналізаторів спектру та сигналів до 43 ГГц Anritsu MS2830A

Серія аналізаторів спектру та сигналів до 43 ГГц Anritsu MS2830A

Короткий опис серії

Аналізатори спектру та сигналів Anritsu MS2830A – це основна лінійка функціональних, високошвидкісних та водночас економічних аналізаторів для лабораторії та виробництва, що випускаються компанією Anritsu. Аналізатори цієї серії не тільки підтримують захоплення та аналіз широкосмугових сигналів, але й за допомогою БПФ дозволяють виконувати багатофункціональний аналіз сигналів як у частотній, так і в часовій області. Більш того, аналізатори серії MS2830A можуть комплектуватися вбудованим генератором, який здатний формувати як безперервні, так і модульовані коливання для використання їх як опорні при перевірці характеристик блоків передаючого тракту і як вхідний сигнал для визначення характеристик приймального тракту.

Повний опис усіх характеристик Anritsu MS2830A Ви можете завантажити нижче на цій сторінці в розділі Документація. А основні відмінності чотирьох серій лабораторних аналізаторів спектру та сигналів Anritsu дивіться цьому порівнянні.

Всі моделі серії

Серія Anritsu MS2830A складається із п'яти моделей, які представлені в цій інтерактивній таблиці. Щоб переглянути всі характеристики певних моделей, додайте їх у порівняння.

Основні характеристики моделей серії Anritsu MS2830A
Модель
Максимальна частота
Смуга аналізу сигналів
Фазовий шум SSB
Генерація ВЧ сигналів
Маса
MS2830A-040
3,6 ГГц 10 МГц 31,25 МГц 62,5 МГц 125 МГц -115 дБн/Гц -133 дБн/Гц 250 кГц – 3,6 ГГц 14,5 кг
Вибір експерта
MS2830A-041
6 ГГц 10 МГц 31,25 МГц 62,5 МГц 125 МГц -115 дБн/Гц -133 дБн/Гц 250 кГц – 6 ГГц 14,5 кг
MS2830A-043
13,5 ГГц 10 МГц 31,25 МГц 62,5 МГц 125 МГц -115 дБн/Гц -133 дБн/Гц 250 кГц – 6 ГГц 13,5 кг
MS2830A-044
26,5 ГГц 10 МГц 31,25 МГц 62,5 МГц 125 МГц -115 дБн/Гц 15 кг
MS2830A-045
43 ГГц 10 МГц 31,25 МГц 62,5 МГц 125 МГц -115 дБн/Гц 15 кг

Основні можливості серії

Частота: 9 кГц – 3,6 ГГц (модель MS2830A-040).
Частота: 9 кГц – 6 ГГц (модель MS2830A-041).
Частота: 9 кГц – 13,5 ГГц (модель MS2830A-043).
Частота: 9 кГц – 26,5 ГГц (модель MS2830A-044).
Частота: 9 кГц – 43 ГГц (модель MS2830A-045).
Роздільна здатність (RBW): 1 Гц - 10 МГц (до 31,25 МГц як опція).
Смуга аналізу сигналів: 10 МГц; 31,25 МГц; 62,5 МГц; 125 МГц (залежить від опцій).
Амплітуда: від +30 дБм до -153 дБм. Похибка амплітуди: ±0,3 дБ.
Апаратні опції: підсилювач (опції 008 і 068), опорний генератор рубідії (опція 001), векторний генератор сигналів (опції 020 і 021), генератор сигналів довільної форми (опція 028), вимірювання рівня помилок BER (опція 026), низький фазовий шум (опція 026) 066), функція вимірювання фазового шуму (опція 010), функція вимірювання коефіцієнта шуму (шум-фактора) (опція 017), попередні випробування ЕМС (опція 016) та інші (всього 22 апаратні опції).
Програмні опції: генерація, демодуляція та аналіз бездротових стандартів зв'язку: LTE, GSM/EDGE, W-CDMA/HSPA+, TD-SCDMA, CDMA2000, EV-DO, HSDPA/HSUPA, WiMAX, WLAN (802.11), Bluetooth та інші (всього 37 програмних опцій).
Екран 21,3 см (роздільна здатність 1024 x 768). Інтерфейси: USB, Ethernet, IEEE-488 (GPIB).
Маса: 13,5 кг. Габарити: 426 x 177 x 390 мм. Робоча температура: від +5 до +45°С.

Області застосування:
- аналізатор спектра загального призначення для лабораторій та виробничих ліній
- розробка та тестування НВЧ пристроїв
- вимірювання фазового шуму
- попередні випробування з ЕМС
- генерація, демодуляція та аналіз якості бездротових стандартів зв'язку: LTE, GSM/EDGE, W-CDMA/HSPA+, TD-SCDMA, CDMA2000, EV-DO, HSDPA/HSUPA, WiMAX, WLAN (802.11), Bluetooth та інших

Лабораторні аналізатори спектру та сигналів Anritsu MS2830A мають широкий набір унікальних функцій і конструктивних переваг і, при цьому, невисокою ціною в порівнянні з аналогічними аналізаторами. До стандартних можливостей аналізатора відносяться: вимірювання потужності в каналі, ширини займаної смуги частот, витоку потужності по сусідньому каналу (ACPR), маска спектрального випромінювання, паразитне випромінювання, середня потужність імпульсу, частотомір, глибина АМ, девіація ЧС, мульти-маркер та списки маркерів, 10 маркерів піків, обмежувальна лінія та ін.

Стандартні можливості цих аналізаторів можуть нарощуватися за допомогою широкого набору апаратних опцій (загалом 22 шт.), а також програмних опцій (загалом 37 шт.). Повний список опцій розширення дивіться у розділі Опції та аксесуари, а також у розділі Документація.

Потрібні ще вище характеристики? Дивіться серію Anritsu MS269xA.
Потрібні мінімальні фазові шуми? Дивіться серію Anritsu MS2840A.
Потрібна смуга демодуляції до 1 ГГц? Дивіться серію Anritsu MS2850A.
Потрібно компактне портативне виконання? Дивіться серію Anritsu MS2090A Field Master Pro.
Потрібен ультрапортативний аналізатор до 170 ГГц? Дивіться серію Anritsu MS276xA.
Потрібен аналізатор спектра реального часу? Дивіться серію Tektronix RSA5000B.
Потрібен аналізатор спектру, поєднаний з осцилографом? Дивіться серію Tektronix MDO4000C.
Бажаєте подивитись повний список? На цій сторінці є все, щоб Купити аналізатор спектру.

Відеоогляд серії Anritsu MS2830A

У цьому відео показано основні режими роботи аналізатора спектру MS2830A: вимірювання потужності в каналі, ширини займаної смуги частот, витоку потужності по сусідньому каналу (ACPR), маска спектрального випромінювання, середня потужність імпульсу, частотомір, мульти-маркер та ін. Крім того, показано роботу в декількох режимах аналізатора сигналів а також у режимі генератора сигналів. Подивившись це відео, Ви отримаєте наочне уявлення про можливості Anritsu MS2830A, швидкість його роботи та наочність графічного інтерфейсу користувача.

Короткий відеоогляд основних режимів роботи аналізатора спектра та сигналів Anritsu MS2830A.

Чудова точність за амплітудою: ±0,3 дБ

Завдяки тому, що аналізатор спектру та сигналів Anritsu MS2830A передбачає калібрування за рівнем у широкому діапазоні частот, прилад має чудові значення повної похибки вимірювання рівня сигналів. Значення абсолютної амплітудної похибки, що наводяться в каталогах інших аналізаторів спектра, не враховує важливих частотних характеристик, таких як лінійність та похибка при перемиканні атенюатора. На відміну від них, технологія калібрування рівня MS2830A забезпечує чудову точність вимірювання рівня у широкому діапазоні частот навіть при перемиканні частоти та атенюатора.

Повна похибка установки рівня MS2830A включає:
- частотна характеристика;
- лінійність;
- похибка при перемиканні атенюатора.

Зазвичай аналізатори спектру проводять калібрування рівня по одній частотній точці, що дає похибку при зміні частоти. А аналізатор MS2830A містить два вбудовані генератори сигналів для калібрування рівня в широкому частотному діапазоні від 300 кГц до 4 ГГц, що мінімізує похибки вимірювання в цьому частотному діапазоні. Для частот вище 4 ГГц використовують додаткові спеціальні методи підвищення точності вимірювання рівня сигналів.

Методика нормування загальної похибки вимірювання рівня, що використовується в Anritsu MS2830A
Методика нормування загальної похибки вимірювання рівня, що використовується у Anritsu MS2830A.

Широкий динамічний діапазон: 168 дБ

Діапазон вимірюваних сигналів (різниця між TOI та DANL) – це важлива характеристика аналізаторів спектру. Для правильного функціонування обладнання необхідно забезпечити низький середній рівень шуму (DANL), що відображається, а також високе значення рівня точки перетину за інтермодуляційними складовими 3-го порядку (TOI). Якщо у аналізатора спектра низьке значення TOI, це може призвести до спотворення під час роботи з сигналами з високим рівнем несучої. Установка атенюатора знизить рівень несучої, але також знизить рівень слабких паразитних сигналів, що ускладнить їх вимірювання.

Аналізатори спектру та сигналів серії Anritsu MS2830A мають чудовий діапазон вимірюваних сигналів (168 дБ) для проведення вимірювань експлуатаційних якостей таких виробів, як базові станції, які вимагають вимірювання одночасно великих і малих сигналів.

Широкий динамічний діапазон аналізаторів Anritsu MS2830A
Аналізатор Anritsu MS2830A має широкий діапазон вимірюваних сигналів: 168 дБ.

Приклади роботи у різних режимах

Режим аналізатора сигналів Anritsu MS2830A "Спектр"

У режимі "Спектр" відображається графік з амплітудою по осі Y і частотою по осі X. Отримані IQ дані обробляються за допомогою БПФ (швидкого перетворення Фур'є) і перетворюються з тимчасової області частотну для відображення у вигляді спектра.

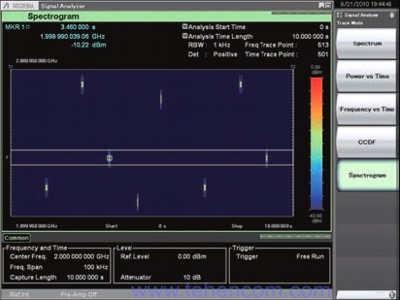

Режим аналізатора сигналів Anritsu MS2830A "Спектрограма"

У режимі "Спектрограма" відображається рівень сигналу у вигляді кольору з частотою осі Y і часом по осі X. Отримані IQ дані обробляються за допомогою БПФ. Цей режим корисний для контролю стрибків частоти та перехідних сигналів.

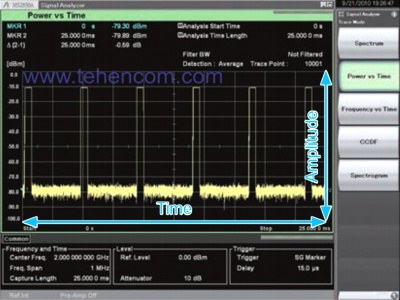

Режим аналізатора сигналів Anritsu MS2830A "Потужність/Час"

У режимі "Потужність/Час" відображається графік з амплітудою по осі Y та часом по осі X для перевірки змін у часі потужності вимірюваних сигналів.

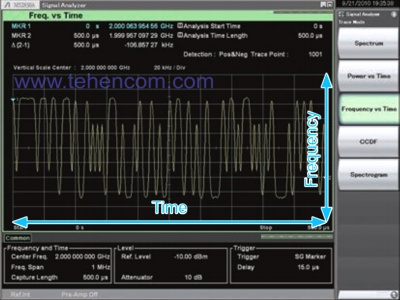

Режим аналізатора сигналів Anritsu MS2830A "Частота/Час"

У режимі "Частота/Час" відображається графік із частотою по осі Y та часом по осі X для перевірки зміни у часі частоти виміряного сигналу.

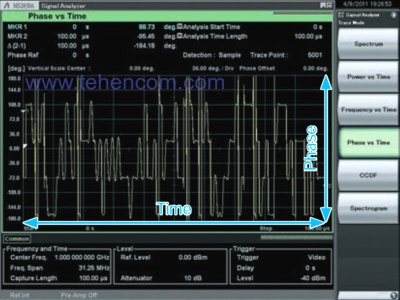

Режим аналізатора сигналів Anritsu MS2830A "Фаза/Час"

У режимі "Фаза/Час" відображається графік із фазою по осі Y та часом по осі X для перевірки змін у часі фази виміряних сигналів.

Режим аналізатора сигналів Anritsu MS2830A "CCDF/APD"

У режимі "CCDF/APD" відображається інтегральна комплементарна функція розподілу (CCDF) і розподіл ймовірностей амплітуди (APD).

Вбудований векторний генератор сигналів

Опція MS2830A-020 (вбудований векторний генератор сигналів) покриває частотний діапазон від 250 кГц до 3,6 ГГц, а опція MS2830A-021 діапазон від 250 кГц до 6 ГГц. Векторний генератор сигналів має широку смугу векторної модуляції в 120 МГц, а також велику вбудовану пам'ять для зберігання 64 Мега-вибірок (або 256 Мега-вибірок з опцією 027).

Точність рівня векторного генератора принаймні порівняна зі спеціалізованим генератором сигналу, а можливості вимірювання коефіцієнта витоку потужності по сусідньому каналу ідеально підходять для перевірки передавальних характеристик пристроїв, наприклад, підсилювачів, і приймальних характеристик базових станцій.

Поєднання функціоналу аналізатора та генератора сигналів в одному приладі уможливлює створення простих конфігурації та компактних вимірювальних систем, а також спрощує процедуру аналізу сигналу, отриманого від генератора сигналу.

Основні характеристики вбудованого векторного генератора сигналів (опції 020 та 021 для Anritsu MS2830A)
Основні характеристики векторного генератора сигналів (опції 020 та 021 для Anritsu MS2830A).

Відмінності лабораторних аналізаторів Anritsu

В даний час японська компанія Anritsu випускає чотири серії лабораторних аналізаторів спектра та сигналів: Anritsu MS2830A, Anritsu MS2840A, Anritsu MS2850A і Anritsu MS269xA. Всі вони виконані в класичному настільному корпусі і мають уніфікований інтерфейс користувача. Однак ці чотири серії відрізняються набором можливостей (опцій), точністю вимірювань та вартістю.

Чотири серії лабораторних аналізаторів спектру та сигналів Anritsu
Чотири серії лабораторних аналізаторів спектру та сигналів Anritsu.

Серія Anritsu MS2830A (до 43 ГГц) відноситься до середнього класу, як за точністю вимірювань, так і за вартістю. Вона забезпечує відмінне співвідношення ціна / можливості та добре підходить для широкого кола завдань аналізу спектру та сигналів. Варто підкреслити чудові можливості роботи з комерційними стандартами зв'язку, наприклад: LTE, W-CDMA, GSM, WLAN тощо. (за винятком 5G). Прилади серії MS2830A можуть виконувати аналіз сигналів зі смугою до 125 МГц, проте якщо смуга аналізу перевищує 31,25 МГц, то поза аналізованої смуги не повинно бути інших сигналів, інакше утворюються дзеркальні частоти.

Серія Anritsu MS2840A (до 44,5 ГГц) має поліпшені характеристики, порівняно з MS2830A, особливо в плані фазових шумів при невеликих відбудовах від несучої. Демодуляція комерційних стандартів зв'язку не підтримується, зате серія MS2840A відмінно підходить для розробки та налаштування пристроїв, що використовують власні (proprietary) цифрові види модуляції на базі QAM, APSK та ін., а також різні аналогові модуляції. Аналогічно серії MS2830A, прилади серії MS2840A можуть виконувати аналіз сигналів зі смугою до 125 МГц, проте якщо смуга аналізу перевищує 31,25 МГц, то поза аналізованої смуги не повинно бути інших сигналів, інакше утворюються дзеркальні частоти.

Серія Anritsu MS2850A (до 44,5 ГГц) забезпечує таку ж точність вимірювань як серія MS2840A, плюс може виконувати демодуляцію та аналіз сигналів у рекордній смузі 1 ГГц. Ця серія ідеальна для розробки та налаштування обладнання 5G, а також будь-яких пристроїв, що використовують широкі смуги модуляції, наприклад, систем супутникового зв'язку або власних систем широкосмугового цифрового зв'язку. Також підтримуються комерційні стандарти (LTE, W-CDMA, GSM та ін.). Крім того, аналізатори серії MS2850A можуть записувати у внутрішню пам'ять до 3,9 Гвиб оцифрованого сигналу і передавати його на комп'ютер для розширеного аналізу, при цьому швидкість оцифрування може досягати 1,3 Гвиб/с, що дозволяє детально досліджувати будь-які сигнали, у тому числі імпульсні.

Серія Anritsu MS269xA (до 26,5 ГГц) відноситься до високого класу за точністю вимірювань, а коштує трохи дорожче серії MS2840A. Основна особливість серії MS269xA – це можливість аналізу сигналів зі смугою до 125 МГц без появи дзеркальних частот. Підтримується демодуляція комерційних стандартів зв'язку: LTE, W-CDMA, GSM, WLAN тощо. Також підтримується демодуляція та аналіз 5G.

Всі серії лабораторних аналізаторів спектру та сигналів Anritsu можуть бути укомплектовані безліччю додаткових опцій, за допомогою яких вирішуються різні практичні завдання, наприклад: попередні випробування ЕМС, вимірювання фазового шуму, генерація складних сигналів за допомогою вбудованого векторного генератора, високоточні вимірювання частоти за допомогою вбудованого рубідієвого. генератора і т.д. Зверніть увагу, що при використанні зовнішніх змішувачів робочий діапазон частот деяких лабораторних аналізаторів може бути розширений до 325 ГГц.

Широкий вибір частотного діапазону

Серія аналізаторів спектру та сигналів Anritsu MS2830A містить 5 моделей, що відрізняються діапазоном частот:
- частота: 9 кГц – 3,6 ГГц (модель MS2830A-040) з конекторами типу N;
- частота: 9 кГц – 6 ГГц (модель MS2830A-041) з конекторами типу N;
- частота: 9 кГц – 13,5 ГГц (модель MS2830A-043) з конекторами типу N;
- частота: 9 кГц – 26,5 ГГц (Модель MS2830A-044) з конекторами типу K (2,92 мм);
- частота: 9 кГц – 43 ГГц (Модель MS2830A-045) з конекторами типу K (2,92 мм).

Конектори типу N використовуються у моделях Anritsu MS2830A на 3,6 ГГц; 6 ГГц та 13,5 ГГц
Конектори типу N використовуються у моделях Anritsu MS2830A на 3,6 ГГц; 6 ГГц та 13,5 ГГц.
Конектори типу K (2,92 мм) використовуються в моделях Anritsu MS2830A на 26,5 ГГц та 43 ГГц
Конектори типу K (2,92 мм) використовуються у моделях Anritsu MS2830A на 26,5 ГГц та 43 ГГц.

Технічні характеристики Anritsu MS2830A

Технічні характеристики аналізаторів Anritsu MS2830A
Технічні характеристики лабораторних аналізаторів спектру та сигналів Anritsu MS2830A.

Комплект поставки Anritsu MS2830A

Найменування Короткий опис
Anritsu MS2830A-040 Портативний аналізатор спектру та сигналів (9 кГц - 3,6 ГГц)
або
Anritsu MS2830A-041 Портативний аналізатор спектра та сигналів (9 кГц - 6 ГГц)
або
Anritsu MS2830A-043 Портативний аналізатор спектру та сигналів (9 кГц - 13,5 ГГц)
або
Anritsu MS2830A-044 Портативний аналізатор спектру та сигналів (9 кГц - 26,5 ГГц)
або
Anritsu MS2830A-045 Портативний аналізатор спектру та сигналів (9 кГц - 43 ГГц)
- Шнур живлення
- Флешка USB 2.0
- Комп'ютерна миша USB
- Компакт-диск із програмним забезпеченням та документацією
- 1 рік гарантії (можливе продовження терміну гарантії до 3 та 5 років)

Опції та аксесуари для Anritsu MS2830A

Нижче наводиться список апаратних та програмних опцій для аналізаторів спектру та сигналів серії Anritsu MS2830A, за допомогою яких можна вирішувати практично всі завдання вимірювальних лабораторій та виробничих ліній. Повний перелік опцій з детальним описом дивіться у розділі Документація. Крім того, Ви можете вибрати допоміжну комплектацію з таких розділів нашого сайту: Вимірювальні антени і НВЧ аксесуари.

Апаратні опції аналізаторів MS2830A-040 (3,6 ГГц), MS2830A-041 (6 ГГц), MS2830A-043 (13,5 ГГц)
Апаратні опції аналізаторів MS2830A-040 (3,6 ГГц), MS2830A-041 (6 ГГц), MS2830A-043 (13,5 ГГц).
Апаратні опції аналізаторів MS2830A-044 (26,5 ГГц), MS2830A-045 (43 ГГц)
Апаратні опції аналізаторів MS2830A-044 (26,5 ГГц), MS2830A-045 (43 ГГц).
Програмні опції аналізаторів спектру та сигналів Anritsu MS2830A
Програмні опції аналізаторів спектра та сигналів Anritsu MS2830A.
Програмні опції вбудованого в MS2830A векторного генератора сигналів
Програмні опції вбудованого MS2830A векторного генератора сигналів.

Ця документація у форматі PDF містить найповніший опис можливостей аналізаторів Anritsu серії MS2830A, їх технічних характеристик та режимів роботи:

Опис аналізаторів Anritsu MS2830A-040, MS2830A-041, MS2830A-043 (російською) (40 стор.; 9,4 МБ)

Опис аналізаторів Anritsu MS2830A-044, MS2830A-045 (російською) (40 стор.; 13,3 МБ)

Посібник із конфігурування (вибору опцій) аналізаторів спектру Anritsu MS2830A (12 стор.; 768 КБ)

Опис програмних опцій аналізаторів Anritsu MS2830A (80 стор.; 6,4 МБ)

Опис програмних опцій вбудованого в MS2830A векторного генератора сигналів (82 стор.; 5,1 МБ)
